[门机门控系列]-TS控制器
📌 产品优势
德国 GfA 原装技术，品质稳定可靠
TS 971 / TS 970 / TS 981 系列控制器，适配 GfA 全系列电机
支持多种限位方式：行程限位、绝对值编码器、光电限位
控制电压 24V DC，安全可靠
通过 TÜV 认证，符合 DIN EN 12453、DIN EN 12978、DIN EN 60335、DIN EN ISO 13849-1 等安全标准
🏭 适用场景
工业滑升门、快速门、卷帘门、折叠门、防火门、防爆门等各类工业门控制系统。
📞 选型支持
如需选型建议或定制参数，欢迎联系我们。
TS控制器

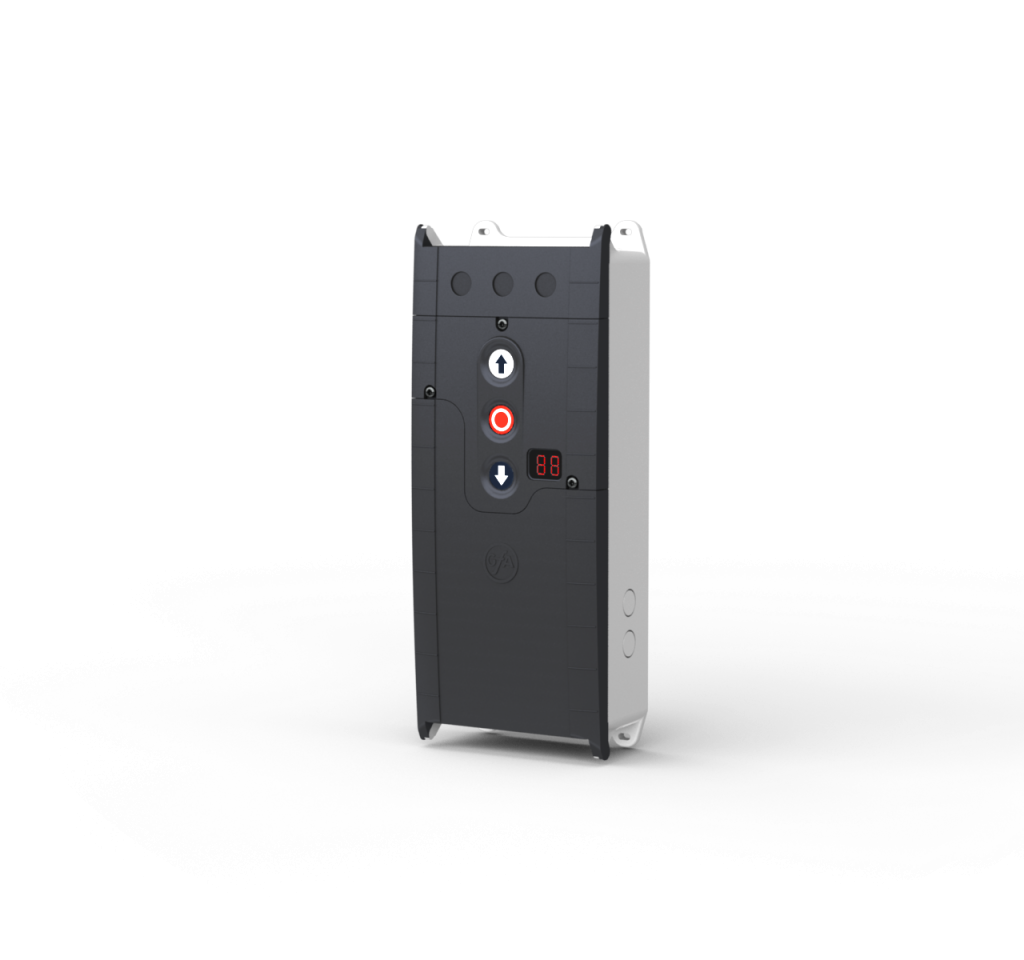

- GFA门机控制器 TS 971 / 970
产品编号：MO-CT-001 / MO-CT-002
技术参数：
- 电压：3-380V / 1-230V / 3-380V
- 工作频率：50 Hz / 60 Hz
- 转速：24RPM
- 控制电压：24 V DC
- 控制器：TS 971 及 TS 970
- 产品认证：
DIN EN 12453 DIN EN 12978
DIN EN 60335-1 DIN EN 60335-2-103
DIN EN ISO 13849-1 TÜV NORD CERT GmbH
描述：适用于各类工业滑升门，德国技术，稳定可靠。
常见FAQ问题见下述清单；

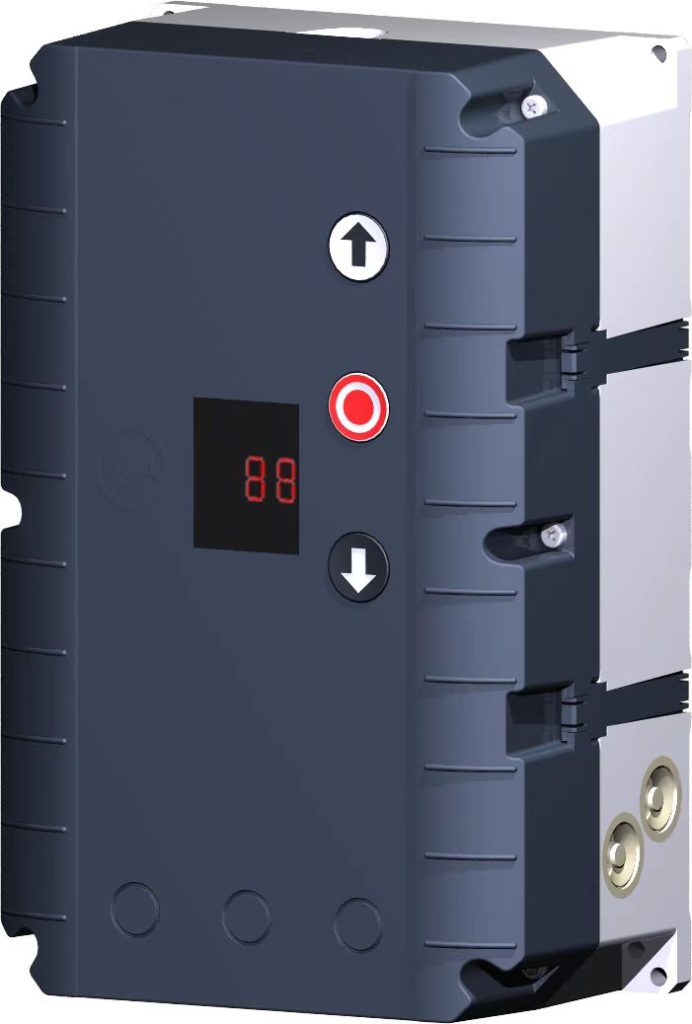

- GFA门机控制器 TS 981
产品编号：MO-CT-003
技术参数：
- 电压：3-380V / 1-230V / 3-380V
- 工作频率：50 Hz / 60 Hz
- 转速：24RPM
- 控制电压：24 V DC
- 控制器：TS 981
- 产品认证：
DIN EN 12453 DIN EN 12978
DIN EN 60335-1 DIN EN 60335-2-103
DIN EN ISO 13849-1 TÜV NORD CERT GmbH
描述：适用于各类工业滑升门，德国技术，稳定可靠。
常见FAQ问题见下述清单；
TS971 / TS981 常见问题和功能特点
📋 TS971常见问题与功能特点
以下是关于 TS 971 门控制器的常见问题解答与功能特点，帮助您快速了解产品。
1. 问：TS 971 支持哪些限位开关类型？安装调试是否方便？
答： TS 971 控制器兼容 DES电子限位 和 NES机械限位 两种限位开关系统，可适配 GfA ELEKTROMATEN 全系列驱动装置。调试非常便捷：
- 电子限位（DES）：通过控制器面板即可快速调节门体的上下限位位置，无需额外工具；
- 机械限位（NES）：同样支持快速调节，兼容老式限位开关系统；
- 控制器自动检测限位开关类型，无需手动设置。
2. 问：TS 971 集成哪些安全功能？是否符合安全标准？
答： TS 971 通过了 TÜV NORD CERT GmbH 认证，符合多项安全标准：DIN EN 12453、DIN EN 12978、DIN EN 60335-1、DIN EN 60335-2-103、DIN EN ISO 13849-1。
核心安全功能：
- 安全触边自动检测与评估（支持 NO/NC/8k2/1k2 多种类型）；
- 安全光幕连接与测试；
- 急停输入（符合 EN 13850）；
- 防坠落开关输入；
- 门中门/拉绳开关监控；
- 紧急手动操作功能。
3. 问：TS 971 内置无线功能吗？可以适配哪些无线设备？
答： TS 971 标配 集成无线模块，支持：
- 2.4GHz 无线安全装置（WSD）：用于无线安全触边信号传输；
- 434MHz 无线接收器：可适配多家厂商的手持遥控器，最多可学习 64个 遥控器；
- 无线安全装置的电池电压可通过控制器读取监控。
4. 问：TS 971 支持哪些运行模式和安全触边类型？
答： 支持多种运行模式，可通过菜单灵活选择：点动保持开门/关门、自保持开门（点动保持关门）、自保持开门/关门、带安全触边激活的点动保持运行。
安全触边类型：
- 电气安全触边：8.2kΩ终端电阻，NO常开触点；
- 气动安全触边：1.2kΩ终端电阻，NC常闭触点；
- 光电安全边系统：红外光束感应；
- 安全光幕：非接触式防护。
5. 问：TS 971 是否可以控制变频电机？有哪些变频功能？
答： TS 971 支持 GfA 变频驱动器（FI系列），具备以下变频功能：
- 开门/关门速度可调：可根据门体重量和运行要求调整输出转速；
- 加速/减速时间可调：DI系列1.0秒步进，FI系列0.1秒步进；
- 爬行速度设置：末端减速功能，减少冲击；
- 关门高速段设置：可在距地面2.5米以上区域提高关门速度，提升效率；
- 过载监控：可识别门体是否夹住人员或物体，并作出反应。
📋 TS981常见问题与功能特点
以下是关于 TS 981 门控制器的常见问题解答与功能特点，帮助您快速了解产品。
1. 问：TS 981 相比 TS 971 有哪些主要升级？
答： TS 981 是 TS 971 的升级型号，主要增加以下功能：
- 交通灯管理：支持单向/双向通行控制；
- 气闸互锁功能：双门互锁控制，适用于洁净室、风淋室；
- 烟雾排烟功能（RWA）：符合工业建筑排烟要求；
- 防困保护（X18）：独立防夹输入；
- SD/MMC卡接口：软件升级/数据保存；
- 状态监控接口（SMF）：远程监控输出。
TS 981 特别适合需要交通控制、双门互锁或有排烟要求的工业门应用。
2. 问：TS 981 的交通灯管理功能如何工作？
答： TS 981 集成完整的交通灯管理系统，支持：
- 单向模式：适用于门洞宽度足够双向通行但需信号控制的场景，门完全打开时绿灯亮，关门过程中红灯闪烁预警；
- 双向模式：适用于门洞宽度不足以双向通行的场景，可设置内外优先权，绿灯延长时间3-90秒可调，预警告时间0-10秒可调，通道清空时间0-90秒可调。
3. 问：TS 981 如何实现双门互锁（气闸功能）？
答： TS 981 通过 SLF接口 实现两樘门的互锁控制：
- 只需普通电缆连接两个控制器的 SLF 接口；
- 在菜单 7.1 中将两个控制器都设置为“ON”；
- 互锁逻辑：当一扇门打开时，另一扇门保持关闭；关闭的门在设定的延时（0-10秒）后可自动打开。
无需额外的逻辑控制器，广泛应用于风淋室、洁净室、防爆区等需要气密隔离的场景。
4. 问：TS 981 支持哪些外部安全装置？
答： TS 981 提供丰富的外部装置接口：
- X2：安全触边、门安全开关、光幕；
- X3：急停输入（符合EN 13850）；
- X5/X15：内外控制装置（三位按钮/钥匙开关）；
- X6/X16：内外光电/光幕；
- X7/X17：拉绳开关/遥控器；
- X8：半开功能；
- X11：自动关门开关；
- X12：烟雾排烟（RWA）输入；
- X13：交通灯控制（2对红绿灯）；
- X18：防困保护输入；
- X20/X21：无源继电器输出（2路）。
5. 问：TS 981 的维护保养计数器如何设置？
答： TS 981 集成门体运行次数计数器，便于制定维护计划：
- 计数范围：1,000 - 99,000 次（1,000次步进）；
- 计数对象：每次门体到达开门限位时计数减1；
- 达到设定值的反应：仅显示提示信息（“CS”字样）/ 显示提示且切换为点动模式 / 显示提示且切换为点动模式并触发继电器触点；
- 维护后可重新设置计数周期，无需更换控制器。
