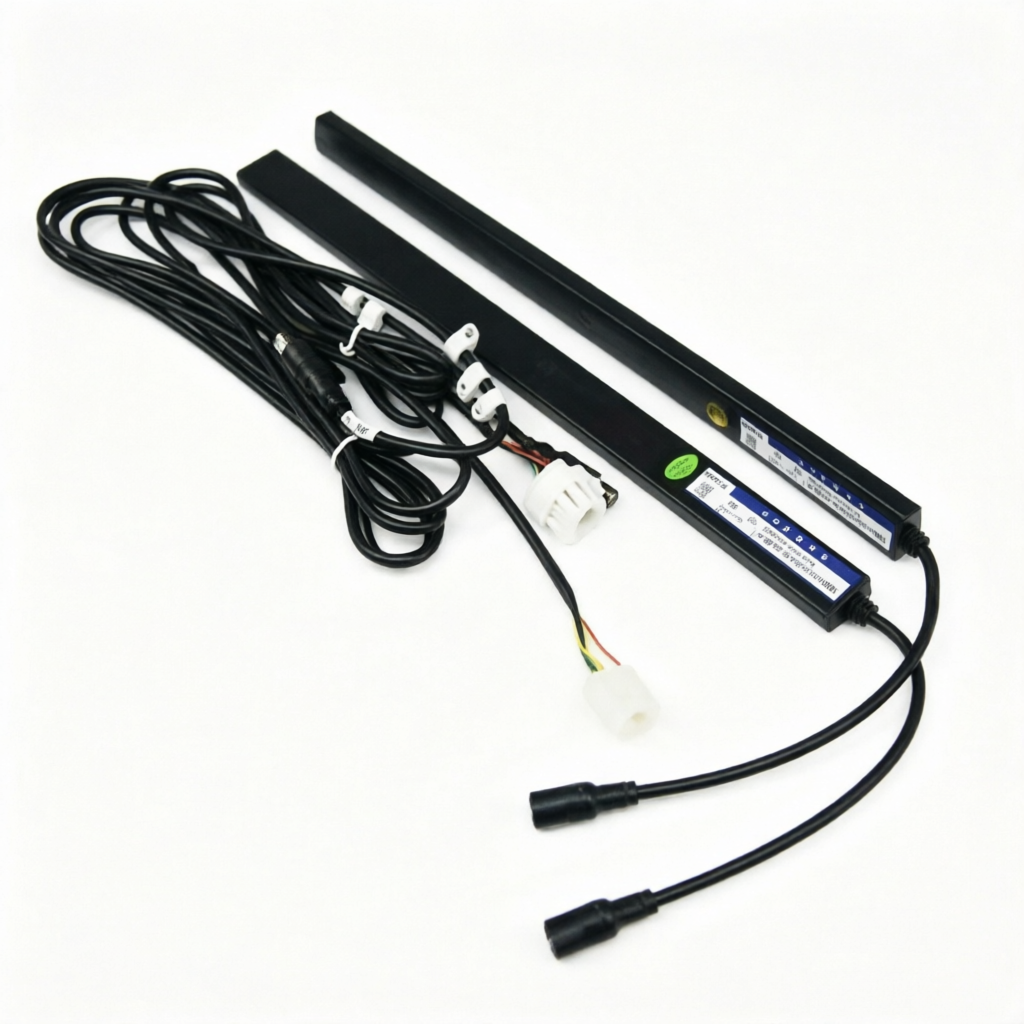

光电安全光幕

答： GridScan/Mini 是一款外观小巧、安全等级为2级的光幕产品，专为工业门安全防护设计。其主要技术参数如下：

• 工作距离： 1 ... 10 m
• 光眼数量： 4 ... 50 对
• 横截面： 仅 12 mm × 16 mm，可嵌入导轨安装
• 最大保护高度： 2,500 mm
• 防护等级： IP67（防水、防尘、抗污）
• 工作温度范围： -40℃ ... +60℃
• 供电电压： 10 ... 30 VDC
• 响应时间： 90 ms（32光眼配置）
• 适用门速： 高达 2.5 m/s

适配门型： 高速门、滑升门、卷帘门、垂直关闭的伸缩门、货用电梯等。

答： GridScan/Mini 通过了多项国际安全认证，包括 CE、TÜV，并符合以下安全标准：

• EN ISO 13849-1:2008，Category 2，PL D
• EN 61508:2010，SIL 2
• EN 12978:2009（SB型）
• UL 325:2012

三种型号的区别：

• SB型（Safe Blanking）： 具备门消隐功能，符合 EN 12978:2009 标准，可集成于门导轨中，满高度监控。
• DB型（Door Blanking）： 具备门消隐功能，符合 EN ISO 13849-1，但不符合 EN 12978:2009。
• ST型（Static）： 无门消隐功能，可作为 Cat.2 安全光幕用于静态安装场景。

答： FSS（Frequency Safety Signal）是 GridScan/Mini 的一项专利技术输出方式：

• FSS输出特点： 无需周期性测试，光幕在无须控制器测试的情况下即可满足 EN ISO 13849-1 Cat.2 的安全等级要求，简化接线和编程。
• 半导体输出（PNP/NPN推挽式）： 传统晶体管输出，需要控制器提供测试信号。

选型建议： 如果门控制器支持安全光幕测试脉冲输入，可选择标准半导体输出；如果希望简化接线，建议选择 FSS 输出。

答： 消隐功能是工业门光幕的重要功能：

• 工作原理： 带消隐功能的光幕（型号后缀 -X）能辨别出光束遮挡是由物体引起还是由下降的门体引起。
• 安全设计： 最底部的一对红外管不进入消隐，确保门体接近地面时仍能检测到障碍物。
• 选型建议： 需要将光幕集成安装在门导轨内时，建议选择带消隐功能的型号（1500mm、1800mm、2000mm 高度可选）。
