压力波开关
气压感应技术 | 启动压力 2mbar | 免维护 | 5000 万次机械寿命 | 工作温度 -30℃ ~ +70℃
气压开关 DW40

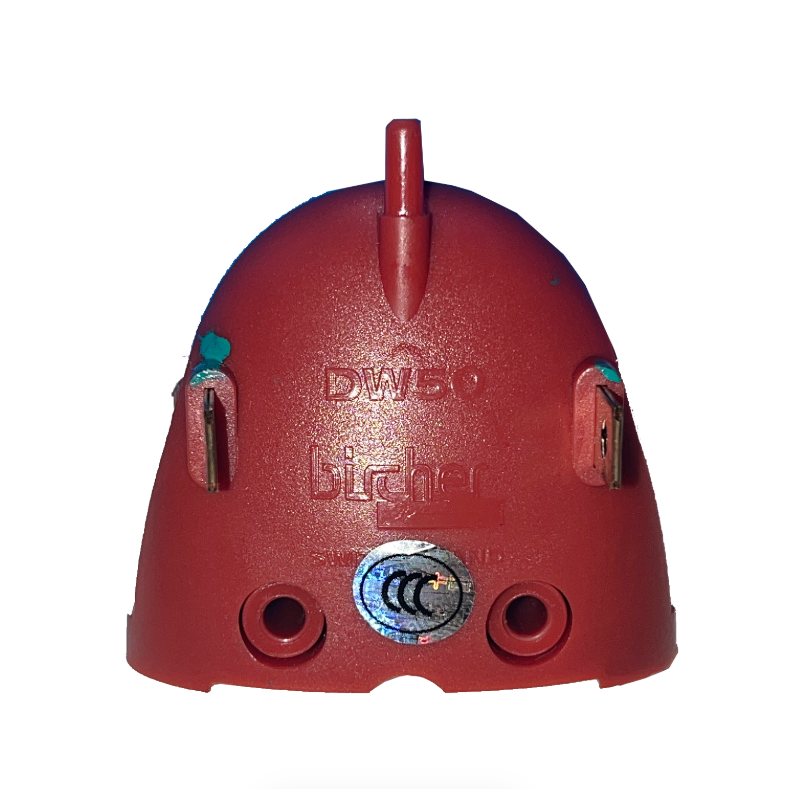

气压开关 DW50
🔧 工作原理
密闭橡胶管受到冲击 → 内部空气产生压力波 → 通过连接气管传输到压力波开关 → 内部压力膜鼓胀 → 带动接触式开关切换 → 输出电气信号至门控制器。启动压力仅为 2mbar，灵敏度极高，可在门体闭合时提供可靠的防碰和防挤压保护。
🔧 产品认证与测试
✔ 5000 万次机械寿命测试 | ✔ -30℃ ~ +70℃ 宽温测试 | ✔ IP65 防护等级（配套壳体）| ✔ 数百万台成功应用案例
📊 技术参数
| 参数 | DW40 | DW50 |
|---|---|---|
| 启动压力 | 2 mbar | |
| 最大压力 | 150 mbar | |
| 最小/最大电流 | 20 mA / 500 mA | |
| 工作电压 | 24–250 V AC / 24–50 V DC | |
| 信号类型 | NC 或 NO（可选） | NO（常开） |
| 工作温度 | -30℃ ~ +70℃ | |
| 机械寿命 | 5000 万次开关 | |
| 防护等级 | IP65（配套壳体） | |
* 可配套防撞壳体（GEHDWGK1），防护等级 IP65，适用于潮湿、粉尘等恶劣工业环境。
📌 产品优势
开关可靠性高，久经考验，数百万成功应用
工作气压仅 2mbar，响应迅速，关闭速度极快
最大气压 150mbar，适应宽范围压力波动
工作电压 24-250V AC / 24-50V DC
-30℃ ~ +70℃，适应极端环境
坚固耐用，结构简单，无需定期维护
配套 IP65 壳体，防尘防水
数百万台设备成功投入使用，稳定可靠
🏭 适用场景
适用于需要气压感应式安全防护的各类工业门、商业门及公共交通设施。
📋 常见问题与故障排查
以下是关于 DW40/DW50 压力波开关的常见问题解答与故障处理方法，帮助您快速解决问题。
1. 问：DW40/DW50 压力波开关的工作原理是什么？启动压力是多少？
答： DW40/DW50 压力波开关与气动安全触边配合使用。当安全触边（橡胶管）受到挤压时，内部空气产生脉冲式压力波，通过连接软管传递到压力波开关，内部压力膜鼓胀带动触点切换。启动压力仅为 2mbar，灵敏度极高，可在门体闭合时提供可靠的防碰和防挤压保护。
2. 问：DW40 和 DW50 的主要区别是什么？如何选型？
答： DW40 和 DW50 的核心技术参数相同，主要区别在于输出类型：
- DW40：NC（常闭）或 NO（常开）可选，适合需要灵活选择触点类型的控制系统；
- DW50：NO（常开），适合只需常开信号的简化应用。
共同参数：启动压力 2mbar，最大压力 150mbar，工作电压 24-250V AC / 24-50V DC，工作电流 20-500mA，机械寿命 5000 万次，工作温度 -30℃ 至 +70℃。
选型建议：如需灵活选择常开/常闭输出，选 DW40；只需常开信号的应用选 DW50 即可。
3. 问：压力波开关安装后无反应，不触发信号，如何排查？
答： 请按以下顺序排查：
- ① 检查气压管路：确认橡胶管与压力波开关之间的连接软管无弯折、无泄漏，通气顺畅；
- ② 检查灵敏度设置：通过接触点(K)和气门螺钉(V)适当提高灵敏度；
- ③ 检查电气连接：确认接线正确，工作电压在额定范围内；
- ④ 检查橡胶管状态：确认橡胶管无破损、无堵塞，挤压时能正常产生压力波；
- ⑤ 检查安装位置：确认压力波开关安装稳固，配套壳体防护盖已正确关闭。
4. 问：压力波开关在恶劣环境下（潮湿、粉尘）能否正常工作？
答： 可以。DW40/DW50 可配套防撞壳体（如 GEHDWGK1），防护等级可达IP65（防尘、防喷水），适用于潮湿、粉尘等恶劣工业环境。壳体采用抗撞击塑料制成，结实耐用。配套的气动安全触边橡胶管材质为 PVC，具有良好的耐候性。对于特殊环境需求，可选配带平衡气压孔密封式的型号。
📢 选型与定制提示
压力波开关可配套多种附件：连接软管（PVC 2/4 / NEO 2/4）、连接件（DWV直通/DWL L形/DWT T形/A3M5）、防撞壳体（IP54/IP65）。可根据现场需求灵活选配。
如需详细选型表、安装手册或一对一技术支持，欢迎联系我们获取完整产品资料。
