气压式安全触边
气压感应式触发 | EPDM 材质 | 孔径 18/20/60mm | 防护等级 IP67 | 定制长度

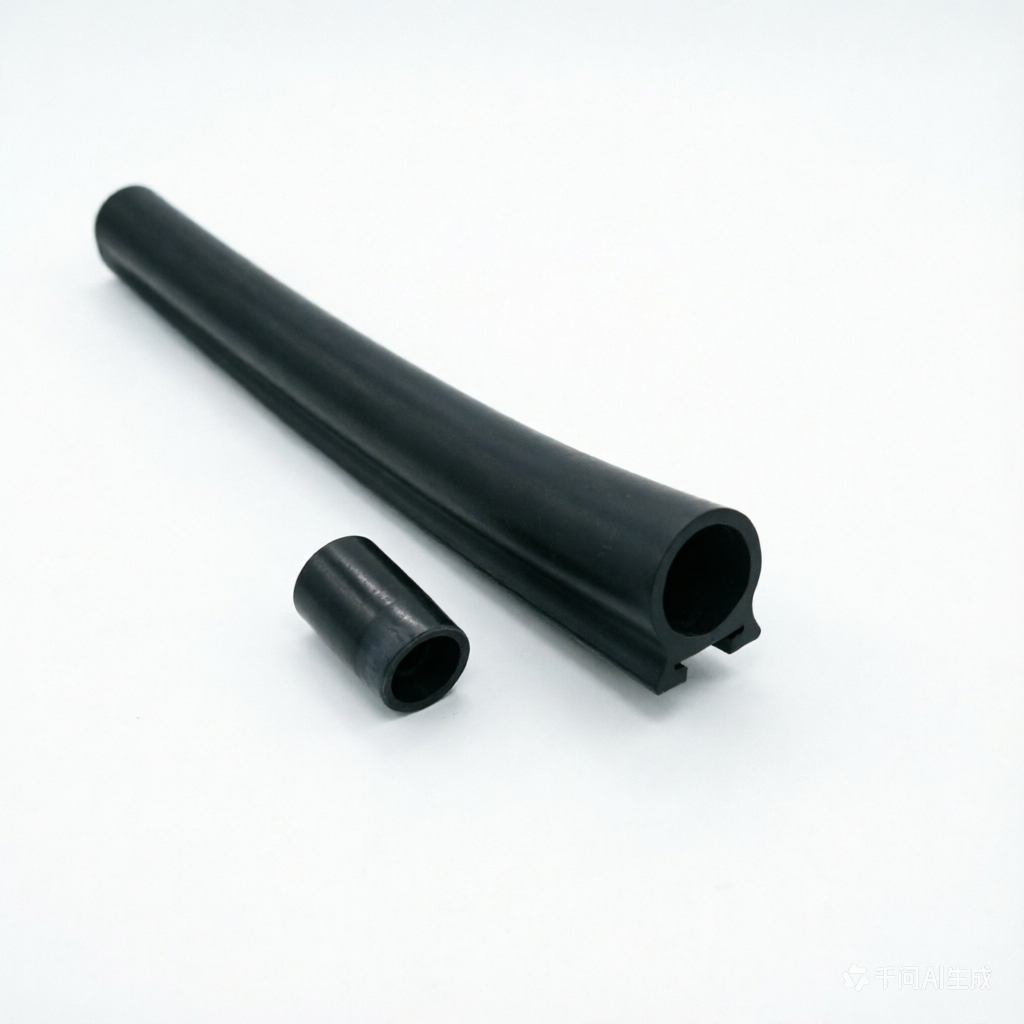

气压式安全触边 AW-DWO-018

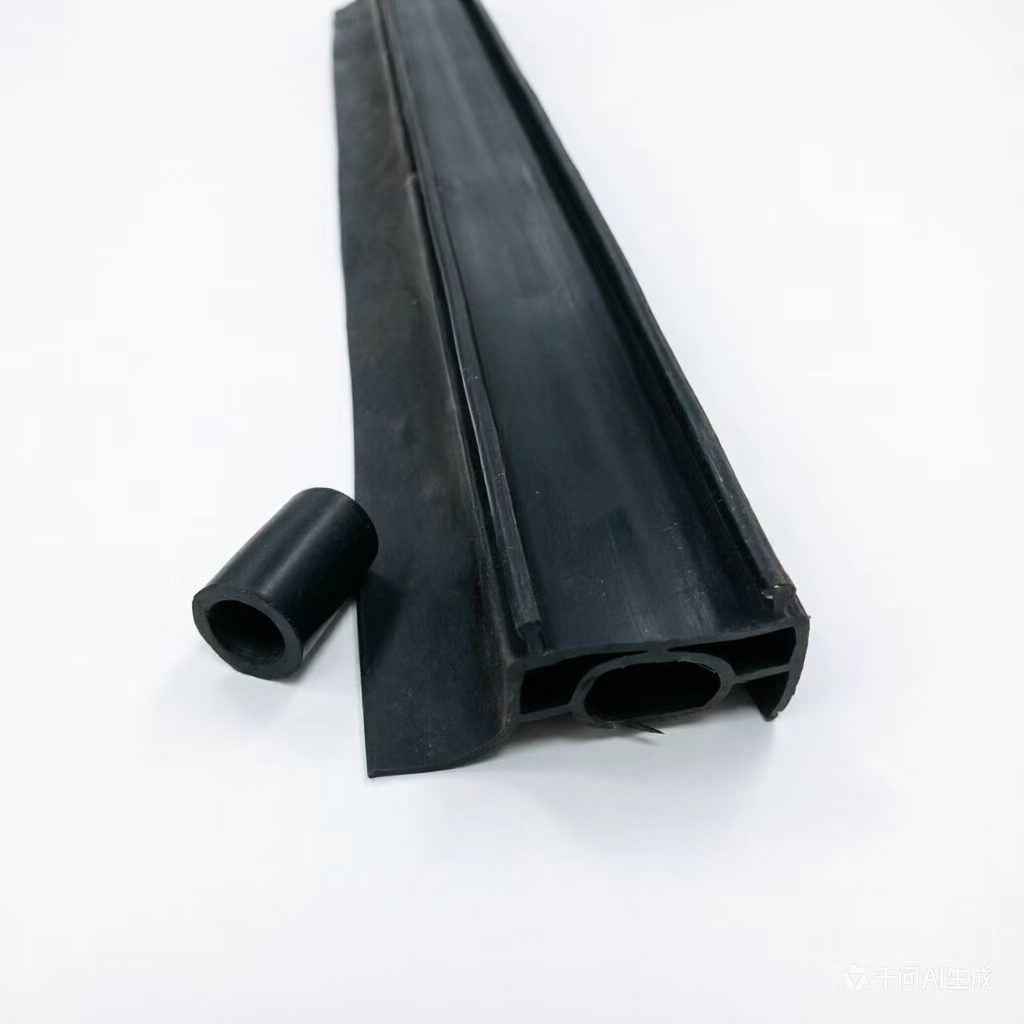

气压式安全触边 AW-DWO-020

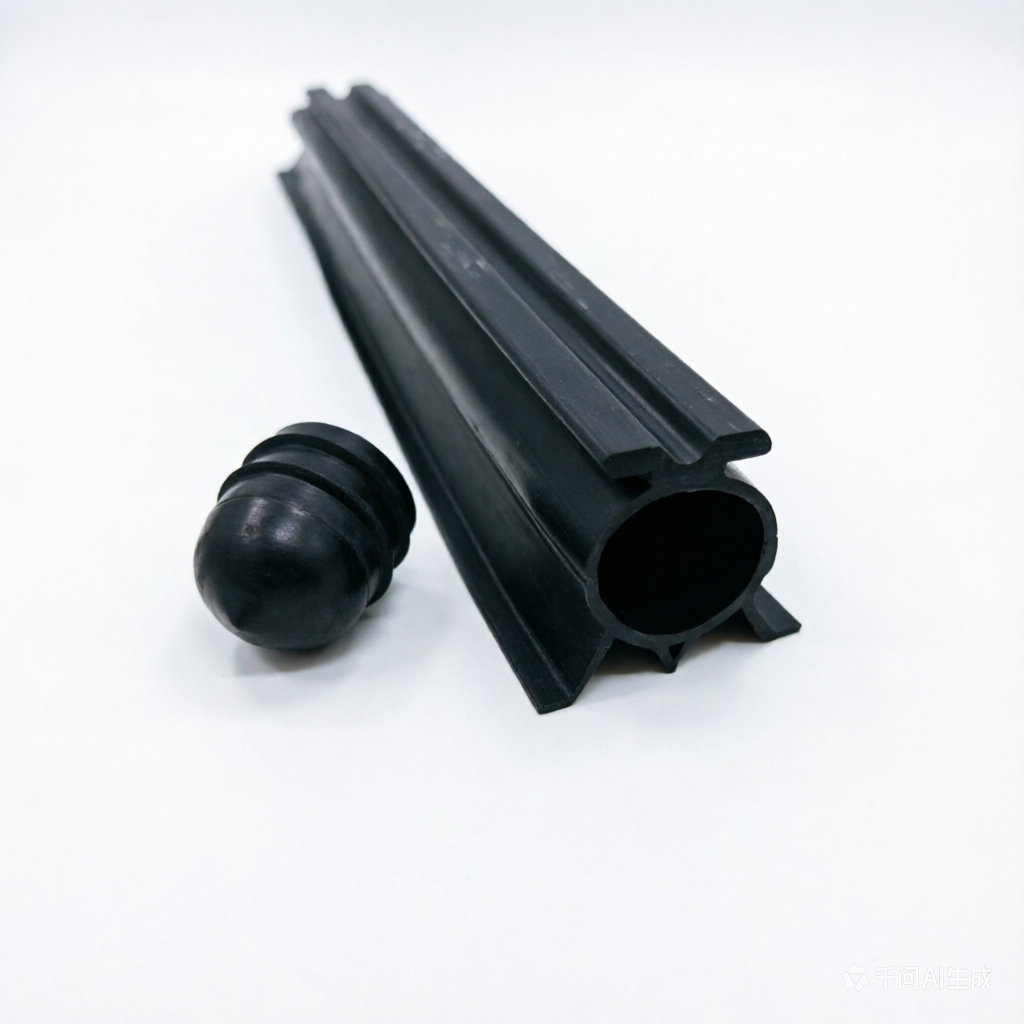

气压式安全触边 AW-DWO-060
🔧 工作原理
当橡胶型材受到冲击时，其内部空气体积会受到脉冲式压缩，从而产生压力波。压力波通过连接软管传递到压力波开关，并在那里触发触点，控制器收到信号后立即停止或反转门体，实现安全保护。
🔧 长时间耐久测试验证
经过严格的耐久性测试：十万次压缩寿命测试 | -25℃低温启动测试 | +70℃高温存储测试 | IP67防水防尘测试 | EPDM 耐候性测试。确保在各类恶劣工业环境中长期稳定运行。
📊 型号参数对比
| 型号 | 孔径 | 适用场景 | 材质 | 防护等级 | 工作温度 |
|---|---|---|---|---|---|
| AW-DWO-018 | 18mm | 快速门、设备边缘防护 | EPDM | IP67 | -20℃ ~ +60℃ |
| AW-DWO-020 | 20mm | 工业门、提升门底边型材 | EPDM | IP67 | -20℃ ~ +60℃ |
| AW-DWO-060 | 60mm | 工业门、提升门底边型材 | EPDM | IP67 | -20℃ ~ +60℃ |
* 所有型号均可按需定制长度，欢迎咨询。
📌 产品优势
灵敏度高，稳定可靠，响应快速
耐老化、耐磨损、耐候性强，使用寿命长
防尘防水，可短时浸水，适应恶劣环境
可外接压力波开关或无线气囊，多种信号输出方式
按需生产，满足不同门体宽度需求
-20℃ ~ +60℃，适应多种环境
配合专用安装型材，快速安装
十万次压缩寿命，稳定可靠
🏭 适用场景
适用于需要接触式安全防护的各类工业门、商业门及自动化设备。
📌 配套压力波开关
常闭触点（NC），IP65 防护，用于气压式安全触边信号检测
常闭触点（NC），IP65 防护，灵敏度可调
无线信号传输，无需布线，适用于难以布线的场景
* 压力波开关需与气压式安全触边配合使用，详情请咨询我们。
📋 常见问题与故障排查
以下是关于气压式安全触边的常见问题解答与故障处理方法，帮助您快速解决问题。
1. 问：气压式安全触边的工作原理是什么？
答： 气压式安全触边由EPDM 橡胶型材和连接软管组成。当橡胶型材受到挤压时，内部空气被压缩产生压力波，通过连接软管传递到压力波开关（如 DW 40/DW 50）。压力波开关内的膜片感知压力变化后，触点状态切换，向门控制器发送停止或反转信号，实现安全保护。
工作流程：门体下降 → 触边受压 → 产生压力波 → 压力波开关触发 → 门体停止/反转。
2. 问：018、020、060 三个型号有什么区别？如何选型？
答： 三款型号主要区别在于孔径和适用场景：
- AW-DWO-018（18mm）：结构紧凑，适用于快速门或设备的边缘防护；
- AW-DWO-020（20mm）：标准孔径，适配工业门、提升门底边型材；
- AW-DWO-060（60mm）：大孔径设计，适配工业门、提升门底边型材，气压感应更灵敏。
选型建议：快速门选 018 系列，标准工业门选 020 系列，追求更高灵敏度选 060 系列。
3. 问：安装后无反应，门不停止/反弹，如何排查？
答： 请按以下顺序排查：
- ① 检查连接：确认橡胶型材与压力波开关之间的连接软管无弯折、堵塞；
- ② 检查压力波开关：确认压力波开关供电正常，用万用表测量触点是否正常切换；
- ③ 检查控制器配置：确认控制器设置为常闭（NC）模式，与压力波开关匹配；
- ④ 检查挤压测试：用手挤压安全触边，听压力波开关是否有“咔哒”声，确认触点动作；
- ⑤ 检查密封性：确保橡胶型材和连接软管无破损、漏气。
4. 问：气压式安全触边在低温环境下能否正常工作？
答： 可以。气压式安全触边采用EPDM 橡胶材质，具备优异的低温性能：
- 标准工作温度：-20℃ ~ +60℃，适用于大部分工业环境；
- 低温选型：如需在 -30℃ 以下环境使用，可选择耐低温专用型号；
- 注意事项：低温环境下橡胶会略微变硬，建议定期检查触发灵敏度，必要时调整压力波开关灵敏度。
特殊环境选型建议：冷库环境可选择耐低温型号，联系我们获取具体方案。
📢 选型与定制提示
气压式安全触边可根据门体长度定制加工，最大长度可达 6 米（更长度需咨询）。配套压力波开关（DW 40/DW 50）和无线气囊系统可选。连接软管长度可按需定制。
如需详细选型表、安装手册或一对一技术支持，欢迎联系我们获取完整产品资料。
