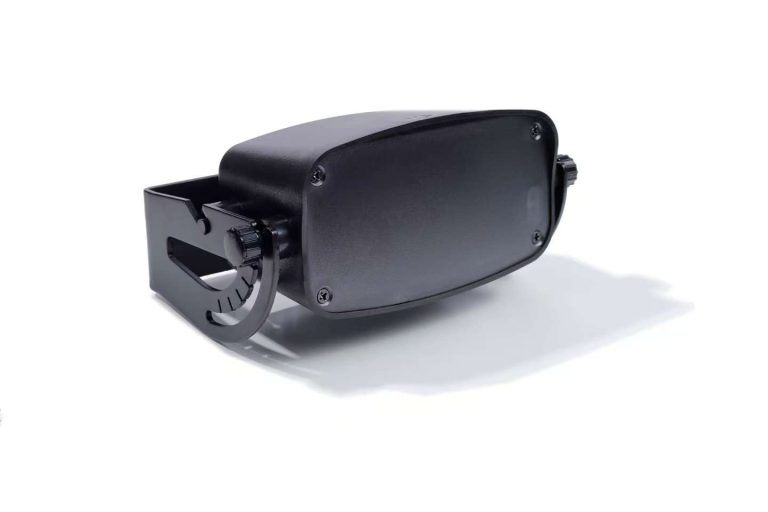

BBC Bircher Herkules 2E 人车分离雷达：精准识别，智能驱动

一、产品概述

在工业门、自动门、停车场等出入口场景中，如何精准区分人员与车辆，是提升通行效率、保障安全的关键痛点。传统雷达传感器往往无法区分检测对象，导致“人过开门、车过也开门”的混乱局面。

瑞士BBC Bircher推出的Herkules 2E 人车分离雷达传感器，采用先进的多普勒雷达技术与平面微波模块，可精准识别人体与车辆的运动特征，实现真正意义上的人车分流控制。

苏州炬福智能装备科技有限公司作为瑞士BBC BIRCHER的授权代理商及主要销售渠道，提供Herkules 2E全系列产品的销售、技术支持与调试服务。

二、核心功能亮点

1. 人车分离，精准控制

Herkules 2E可独立配置输出1（车辆）和输出2（人员）的触发逻辑：

• 可设置：仅车辆触发 / 仅人员触发 / 人员和车辆同时触发
• 支持：前进方向检测 / 后退方向检测 / 双向运动检测
• 典型应用：车辆通过时开门，人员步行通过时不触发——避免无效开门

2. 24GHz高频雷达，检测精准

• 发射频率：24.05-24.25 GHz
• 发射功率：<20 dBm
• 最大检测速度：车辆 25 km/h
• 安装高度：2-7米（人车分离推荐≥3米）

3. 灵活的保护区域设置

输出1和输出2可分别设置独立的保护区域大小和灵敏度：

• 1级：超小区域 / 灵敏度最低
• 2级：小区域 / 灵敏度较低
• 3级：中等区域 / 正常灵敏度
• 4级：大区域 / 灵敏度较高（出厂默认）
• 5级：超大区域 / 灵敏度最高

4. 宽检测模式（Wide Field Mode）

通过安装附带的宽检测模式夹具，Herkules 2E可扩展检测范围，适用于安装高度低于4米的场景。模式可通过遥控器或传感器按钮一键切换。

5. 完善的抗干扰能力

• 干扰滤波器：可抵御荧光灯、HID灯、无线系统、电机/变频器等电磁干扰
• 横向运动识别(CTO)：减少横向移动物体的误触发
• 慢动作检测(SMD)：针对人员缓慢移动场景优化，保持门体开启

6. RegloBeam 2 遥控器编程

标配RegloBeam 2 红外遥控器，可在地面轻松完成所有参数设置：

• 安装高度设定
• 输出1/输出2触发逻辑配置
• 保护区域/灵敏度调节
• 保持时间设置（0.2秒-5秒）
• 输出逻辑（NO/NC）切换
• 恢复出厂设置

💡 无遥控器时，也可通过传感器本体上的L/R按钮进行基础功能设置。

三、技术参数

项目	参数
技术原理	多普勒雷达 + 平面微波模块
发射频率	24.05 - 24.25 GHz
发射功率	< 20 dBm
工作电压	12-28 VAC / 12-36 VDC (45-65 Hz)
工作电流	最大 75 mA
安装高度	2 - 7 米
最大检测速度	车辆 25 km/h
继电器输出	无源转换触点，最大48V AC/DC，0.5A
防护等级	IP65
工作温度	-30℃ ~ +60℃
外壳材质	黑色阳极氧化铝 + 聚碳酸酯
尺寸	134 x 82 x 75 mm
重量	820g（含10米电缆）
电缆长度	10米，6芯，6 x 0.20 mm²

四、典型应用场景

场景	推荐配置	效果
工业厂房大门	输出1=车辆双向，输出2=关闭	仅车辆经过时开门，人员步行不触发
物流仓库	输出1=车辆，输出2=人员	叉车和人员分别控制，灵活分区
停车场出入口	安装高度≥3米，人车分离模式	区分车辆进出和行人通行
自动门/平移门	输出2=人员双向，输出1=关闭	仅人员触发，车辆不干扰
防爆区/洁净区	IP65防护，宽温工作	适应严苛环境

五、安装与调试要点

• 安装位置：推荐安装在门体上方中央，距地面≥3米（人车分离场景）
• 倾角调节：30-45°为大多数应用的典型角度，通过两侧倾角调节螺丝调整
• 避免遮挡：检测区域内不得有风扇、植物、旗帜等突出物体
• 远离干扰源：避免安装在荧光灯、HID灯等强电磁干扰源附近
• 宽检测模式：安装高度低于4米时，建议安装附带的宽检测模式夹具
